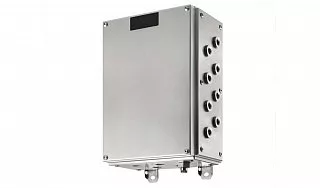

Взрывозащищенная клеммная коробка КНВ-Н 1313B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 1313B из нержавеющей стали предназначена для соединения, разветвления и коммутации электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Корпус и крышка изготовлены из нержавеющей стали AISI 316L, устойчивой к коррозии и воздействию агрессивных промышленных сред. Крышка фиксируется невыпадающими винтами из нержавеющей стали.
Внутри корпуса могут размещаться клеммные терминалы и DIN-рейки, закрепляемые на монтажной пластине. Компоновка внутреннего оборудования определяется электрической схемой и может предусматривать установку клемм в один или несколько рядов, а также размещение шины заземления.
Конструкция предусматривает внутренний и внешний элементы заземления. Количество и расположение кабельных вводов подбираются с учётом диаметра кабелей, типа резьбы и требуемой схемы подключения.
Максимальное количество отверстий:
| Резьба | Стороны B–D, шт. | Стороны A–C, шт. |
|---|---|---|
| 3/8″ | 3 | 3 |
| 1/2″ | 3 | 3 |
| 3/4″ | 2 | 2 |
| 1″ | 2 | 2 |
| M20 | 3 | 3 |
| M25 | 3 | 3 |
| M32 | 2 | 2 |
| M40 | 2 | 2 |
Максимальное количество клеммных терминалов:
| Сечение кабеля, мм² | 1,5 | 2,5 | 4 | 6 |
|---|---|---|---|---|
| Количество, шт. | 14 | 14 | 12 | 10 |
Технические характеристики
Применение
КНВ-Н 1313B применяется для соединения и разветвления электрических цепей, расключения кабелей, организации силовых, сигнальных, измерительных и управляющих линий на промышленных объектах.
Коробка может использоваться в системах автоматизации, контроля и управления технологическими процессами, для подключения контрольно-измерительного оборудования, а также при построении кабельных сетей во взрывоопасных зонах.
Исполнение из нержавеющей стали подходит для эксплуатации внутри помещений и на наружных установках, в том числе в условиях, где требуется повышенная коррозионная стойкость корпуса.
При подборе коробки учитываются количество и сечение проводников, число клеммных терминалов, параметры кабелей, необходимое количество кабельных вводов, их типоразмеры и расположение на сторонах корпуса.
Преимущества практического использования
Корпус из нержавеющей стали AISI 316L позволяет использовать КНВ-Н 1313B в сложных промышленных условиях и при воздействии коррозионно-активной окружающей среды.
Компактное исполнение подходит для схем с небольшим и средним количеством соединений. В зависимости от сечения кабеля внутри коробки может быть размещено до 14 клеммных терминалов.
Возможность выполнения отверстий на разных сторонах корпуса позволяет адаптировать ввод кабелей к принятой схеме прокладки. Максимальное количество отверстий зависит от выбранного размера резьбы.
Внутренняя компоновка формируется под конкретную электрическую схему. На монтажной пластине могут размещаться DIN-рейки, клеммные терминалы и другие предусмотренные исполнением элементы.
Дополнительно могут применяться элементы заземления, дренажные и вентиляционные устройства, петли и другое оборудование, необходимое для комплектации коробки под условия конкретного объекта.
Купить Взрывозащищенная клеммная коробка КНВ-Н 1313B из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 1313B из нержавеющей стали с необходимой внутренней компоновкой и подготовкой отверстий под кабельные вводы.
Для подбора исполнения необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, количество и размеры кабелей, тип резьбы кабельных вводов, стороны их размещения, условия эксплуатации и необходимую дополнительную комплектацию.
