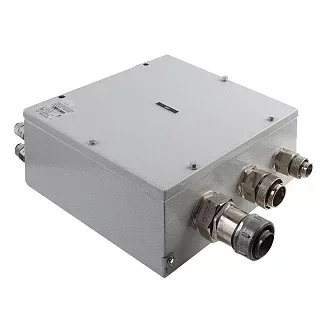

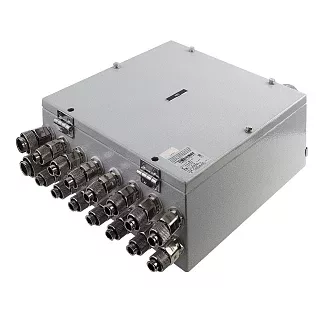

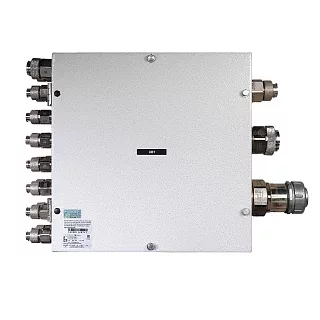

Взрывозащищенная клеммная коробка КСРВ-М171109
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-М171109 отличается от предыдущих типоразмеров серии вытянутой формой корпуса: длина составляет 176 мм при ширине 116 мм и глубине 95 мм. Такая геометрия позволяет использовать корпус для компактных клеммных сборок, которым требуется больше пространства по одной из сторон.
Для внутреннего монтажа предусмотрена панель размером 126×66 мм с монтажными размерами 116×56 мм. Для КСРВ-М171109 фиксация крышки на петлях доступна как дополнительная опция.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 20 |
| 4 | 17 |
| 6 | 13 |
| 10 | 10 |
| 16 | — |
| 35 | — |
| 50 | — |
| 70 | — |
| 120/150 | — |
| 240 | — |
Для КСРВ-М171109 предусмотрено до 20 клемм для позиции 2,5 мм², 17 — для 4 мм², 13 — для 6 мм² и 10 — для 10 мм². Для последующих позиций значения не приведены.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 4/5 | 2/2 |
| 1 | 4/5 | 2/2 |
| 2 | 3/3 | 2/2 |
| 3 | 3/3 | 1/1 |
| 4 | 2/2 | 1/1 |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
Для кодов 01 и 1 по стороне А значения для резьб G и M различаются и составляют 4/5. Сохраняем эти значения без корректировки. Для стороны Б по тем же кодам допускается 2/2 ввода.
Технические характеристики
Применение
КСРВ-М171109 подходит для компактных соединительных и распределительных схем, где требуется вытянутый корпус при небольшой глубине. Типоразмер позволяет разместить до 20 клемм для позиции 2,5 мм² и кабельные вводы кодов 01–4.
При подборе учитываем число и сечение проводников, количество клемм, размеры кабельных вводов и стороны их расположения. Предельные значения для клемм и вводов относятся к соответствующим вариантам комплектации.
Преимущества практического использования
Вытянутые габариты 176×116×95 мм дают КСРВ-М171109 иную компоновочную геометрию по сравнению с квадратными КСРВ-М111109 и КСРВ-М151512.
При этом клеммная вместимость для небольших сечений выше, чем у КСРВ-М151512: для позиции 2,5 мм² предусмотрено до 20 клемм вместо 16, для 4 мм² — 17 вместо 14, для 6 мм² — 13 вместо 10.
Для внутреннего монтажа предусмотрена панель 126×66 мм, а фиксацию крышки на петлях можно выбрать дополнительно.
Следующий типоразмер — КСРВ-М202012 с внешними габаритами 200×200×120 мм и массой 2,7 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-М171109
КСРВ-М171109 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, необходимость монтажной панели и дополнительные исполнения.Похожие товары
