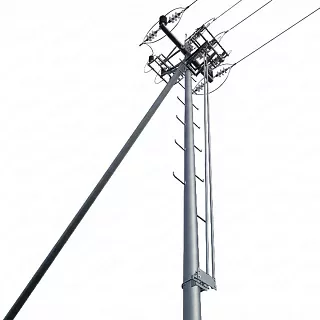

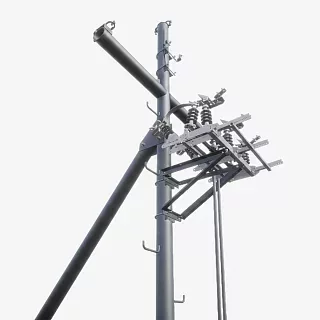

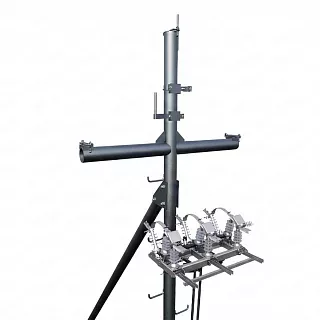

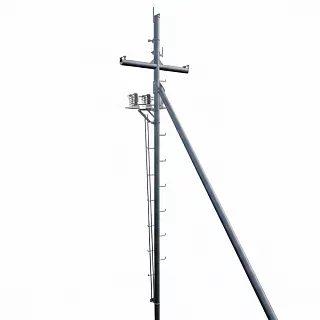

Концевая опора Кт10-1-Р2Мв

Описание

Концевая опора Кт10-1-Р2Мв — это стальная анкерная опора воздушных линий электропередачи напряжением 6–10 кВ, предназначенная для установки на концах трассы, в местах подключения подстанций, распределительных пунктов и кардинальных изменений схемы подвеса. Конструкция обеспечивает восприятие продольных усилий тяжения проводов и надёжное анкерное закрепление линии с повышенными требованиями по устойчивости.

Изделие относится к опорам ВЛ 6–10 кВ из бурильных и отработанных труб, изготовлено с учётом отраслевых стандартов и рассчитано на длительную эксплуатацию в климатических условиях России.

Техническое описание и конструкционная схема

Анкерная опора Кт10-1-Р2Мв представляет собой металлическую трубчатую конструкцию с одним подкосом, предназначенную для восприятия основных нагрузок воздушной линии.

Характеристики изделия:

• Тип: концевая (анкерная) опора.
• Класс линии: ВЛ 6–10 кВ.
• Высота стойки: 9000 мм.
• Профиль стойки: 146 × 8 мм.
• Длина траверсы: 1930 мм.
• Профиль траверсы: 146 × 8 мм.
• Высота подкоса: 8501 мм.
• Профиль подкоса: 146 × 8 мм.
• Защитное покрытие: горячее цинкование.
• Лакокрасочное покрытие: порошковое / полимерное окрашивание.
• Срок службы: до 30 лет.

Материал изготовления — низколегированная конструкционная сталь 09Г2С (трубы обсадные и электросварные). По согласованию с заказчиком возможны исполнения по материалам согласно Арх. № 4.0639.

Трубчатая конфигурация стойки и подкоса обеспечивает сбалансированную жёсткость, прочность и удобство монтажа на строительной площадке.

Антикоррозионная защита

Для долговременной эксплуатации на открытом воздухе опора защищается:

• Горячим цинкованием по требованиям промышленного стандарта ГОСТ, что обеспечивает высокую стойкость к коррозии.
• Порошковым или полимерным окрашиванием по желанию заказчика, с возможностью выбора цвета (RAL), что улучшает устойчивость покрытия и внешний вид конструкции.

Такая схема защиты особенно эффективна в районах с повышенной влажностью, вблизи промышленных зон и в холодном климате.

Комплектация и дополнительные опции

Стандартная комплектация включает:

• стойку анкерной опоры;
• траверсу заданной длины;
• подкос с элементами крепления;
• антикоррозионное покрытие;
• стандартный комплект монтажных элементов.

Опции по согласованию:

• порошковое / полимерное окрашивание по каталогу RAL;
• изготовление по индивидуальным чертежам заказчика;
• подбор под расчётные нагрузки конкретного проекта;
• поставка закладных деталей и метизов.

Состав поставки уточняется в договоре и техническом задании.

Монтаж, эксплуатация и обслуживание

Монтаж опоры Кт10-1-Р2Мв осуществляется в строгом соответствии с проектной документацией ВЛ и требованиями ПУЭ. Основные этапы:

1. Подготовка фундамента с учётом расчётных нагрузок.
2. Установка стойки с контролем вертикальности.
3. Монтаж траверсы и подкоса.
4. Подвеска проводов и линейной арматуры с соблюдением натяжения.

В процессе эксплуатации рекомендованы регулярные осмотры:

• состояния защитного покрытия;
• болтовых соединений и узлов крепления;
• элементов линейной арматуры.

Своевременное техническое обслуживание продлевает срок службы конструкции и снижает риск отказов.

Область применения

Концевая опора Кт10-1-Р2Мв применяется:

• на концах воздушных линий 6–10 кВ;
• в узлах подключения ВЛ к энергопринимающим устройствам (ТП, РП, производственным объектам);
• в распределительных сетях жилых и коммунальных районов;
• на объектах промышленной и инфраструктурной энергетики;
• в условиях умеренного, холодного и переходного климата РФ.

Проектные нагрузки, ветровые и гололёдные воздействия учитываются в проекте линейной части.

Документы и нормативы

Изготовление и проектирование опоры выполняются с учётом действующих нормативных документов.

Металлоконструкции и расчёт:

• СП 16.13330.2017 «Стальные конструкции» — требования к расчёту и прочности.
• СП 20.13330.2016 «Нагрузки и воздействия» — учёт ветровых, снеговых и климатических нагрузок.
• СП 22.13330.2016 «Основания зданий и сооружений» — требования к фундаментам под опоры.

Материалы и покрытия:

• ГОСТ 19281 — прокат из низколегированной стали (в т. ч. 09Г2С).
• ГОСТ 9.307 — горячее цинкование стальных изделий.
• ГОСТ 8732 / 8734 — стальные трубы бесшовные и сварные.

Эксплуатация воздушных линий:

• ПУЭ (Правила устройства электроустановок, 7-е издание).
• СО 153-34.20.121-2006 — нормы технологического проектирования ВЛ.
• РД 34.20.504-94 — эксплуатация воздушных линий.

Конкретные нагрузки и условия эксплуатации определяются проектной документацией ВЛ.

Преимущества Кт10-1-Р2Мв

• Высокая устойчивость к продольным нагрузкам тяжения проводов.
• Подкосная схема увеличивает пространственную жёсткость.
• Оптимальные параметры для концов линий 6–10 кВ.
• Применение стали 09Г2С с хорошими механическими свойствами.
• Антикоррозионная защита горячим цинкованием и по требованию окраска.
• Адаптация под проектные требования.
• Срок службы до 30 лет.
• Удобство монтажа и обслуживания.
