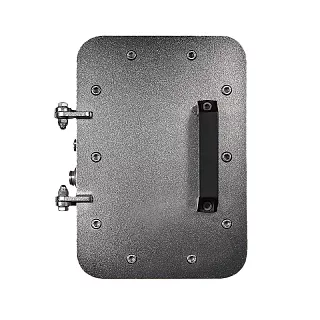

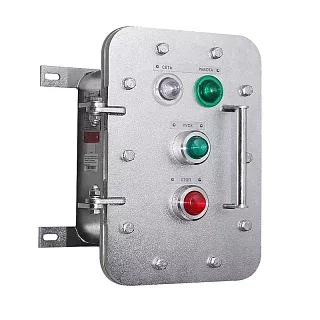

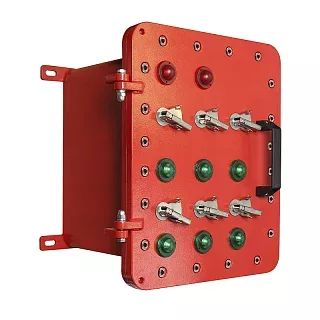

Взрывозащищенная клеммная коробка ЩОРВ-НТ312012 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ312012 выполнена в корпусе с внешними габаритами 317×211×127 мм. Внутреннее пространство составляет 219×113×79 мм, что позволяет использовать модель для клеммных сборок, где требуется увеличенная длина внутренней монтажной зоны при сравнительно небольшой глубине корпуса.

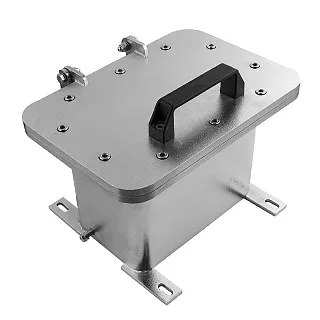

Корпус устанавливается с помощью крепежных скоб. Межосевое расстояние между ними составляет 160 мм по вертикали и 201 мм по горизонтали, ширина крепежного отверстия — 9 мм. Эти размеры можно учитывать при подготовке монтажной поверхности и расположении точек крепления.
Для размещения клеммных зажимов и другого оборудования внутри корпуса предусмотрена монтажная панель Щ2818Х размером 206×100 мм.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 206 × 100 | 2 | 0,3 |
| Алюминиевый сплав | 206 × 100 | 2 | 0,1 |
Оба варианта монтажной панели имеют одинаковые габариты и толщину.
Количество клеммных зажимов
Максимальная вместимость ЩОРВ-НТ312012 зависит от номинального сечения подключаемых проводников.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 94 |
| 1,5 | 94 |
| 2,5 | 64 |
| 4 | 54 |
| 6 | 42 |
| 10 | 17 |
| 16 | 14 |
| 25–35 | 10 |
| 50 | 9 |
| 70 | 8 |
| 95 | 6 |
Для проводов сечением 1 и 1,5 мм² модель позволяет разместить до 94 клеммных зажимов. При сечении 2,5 мм² — до 64, 6 мм² — до 42, 16 мм² — до 14, а при сечении 95 мм² — до 6 зажимов.
Технические характеристики
Применение
ЩОРВ-НТ312012 подходит для клеммных сборок, в которых требуется разместить большее количество соединений при небольшой внутренней глубине корпуса — 79 мм.
При подборе модели необходимо учитывать количество клеммных зажимов и номинальное сечение проводников. Например, корпус рассчитан максимум на 64 зажима при сечении 2,5 мм², 17 зажимов при 10 мм² или 8 зажимов при 70 мм².
Размер монтажной панели 206×100 мм и внутренние габариты 219×113×79 мм необходимо учитывать при разработке схемы размещения оборудования.
Преимущества практического использования
Внутренняя длина 219 мм позволяет формировать протяженную клеммную сборку при общей глубине корпуса 127 мм.
Модель рассчитана на широкий диапазон сечений проводников — в таблице для нее приведена вместимость от 1 до 95 мм².
Для корпуса предусмотрены монтажные панели из нержавеющей стали и алюминиевого сплава размером 206×100 мм.
Крепежные размеры корпуса позволяют заранее подготовить точки установки без необходимости ориентироваться по условным обозначениям на чертеже.
Следующий типоразмер — ЩОРВ-НТ322212 с внешними габаритами 327×227×125 мм и внутренними размерами 229×129×77 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ312012 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ312012 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, требуемой конфигурации кабельных вводов и дополнительным исполнениям.Похожие товары
