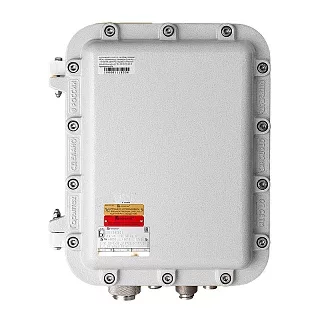

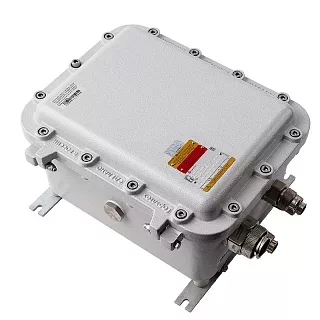

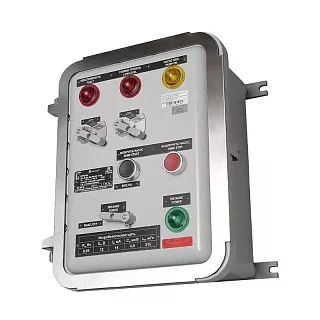

Взрывозащищенная клеммная коробка ЩОРВ573926
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ573926 — крупный прямоугольный типоразмер серии ЩОРВ с внутренним пространством 491×311×199 мм. Увеличенная длина корпуса и монтажная площадь позволяют размещать многорядные клеммные сборки с большим количеством подключений.
Модель рассчитана в том числе на клеммы для проводников крупных сечений: для позиции 120/150 мм² допускается до 8 клемм, для 240 мм² — до 7.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ5739А | 456 × 276 | 3 | 1,047 |
| Панель из нержавеющей стали Щ5739Н | 456 × 276 | 3 | 2,081 |
Для корпуса предусмотрена монтажная панель размером 456×276 мм толщиной 3 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 234 (86 в одном ряду) |
| 4 | 195 (72 в одном ряду) |
| 6 | 150 (55 в одном ряду) |
| 10 | 120 (44 в одном ряду) |
| 16 | 74 (37 в одном ряду) |
| 35 | 56 (27 в одном ряду) |
| 50 | 28 (23 в одном ряду) |
| 70 | 26 (21 в одном ряду) |
| 120/150 | 8 |
| 240 | 7 |
ЩОРВ573926 позволяет разместить до 234 клемм для проводников сечением 2,5 мм², до 195 — для 4 мм², до 150 — для 6 мм² и до 120 — для 10 мм². Для позиции 240 мм² предусмотрено до 7 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 30/30 | 18/18 |
| 1 | 28/30 | 18/18 |
| 2 | 23/23 | 15/15 |
| 3 | 14/14 | 9/9 |
| 4 | 12/12 | 8/8 |
| 5 | 9/9 | 6/6 |
| 6 | 6/6 | 4/3 |
| 7 | 4/4 | 2/2 |
| 8 | 3/4 | 2/2 |
Для ЩОРВ573926 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 30/30 вводов по стороне А и до 18/18 по стороне В. Для кода 8 предусмотрено до 3/4 вводов по стороне А и до 2/2 по стороне В.
Технические характеристики
Применение
ЩОРВ573926 подходит для крупных соединительных и распределительных схем с многорядным расположением клемм и большим количеством кабельных подключений. Внутренние размеры 491×311×199 мм позволяют сочетать клеммы разных сечений и распределять подключения по сторонам корпуса.
При подборе учитываем количество и сечение проводников, число клемм в каждом ряду, тип и количество кабельных вводов, стороны их размещения и материал монтажной панели.
Преимущества практического использования
ЩОРВ573926 рассчитана на широкий диапазон клеммных сборок — от большого количества соединений с проводниками малого сечения до клемм для позиций 120/150 и 240 мм².
Для модели предусмотрены кабельные вводы всех кодов 01–8, а монтажная панель размером 456×276 мм доступна в алюминиевом и нержавеющем исполнении.
Следующий типоразмер — ЩОРВ573931 с внешними габаритами 574×394×318 мм и массой 46,7 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ573926
Мы можем подобрать ЩОРВ573926 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
