Консольный светодиодный светильник Diora Unit PRO 32 (40–45 Вт)

Описание

Diora Unit PRO 32 (40–45 Вт) — светодиодный светильник для наружного освещения городских улиц, автомобильных проездов, парковок, пешеходных территорий и объектов промышленной инфраструктуры. В зависимости от оптического исполнения мощность составляет 40, 41 или 45 Вт, а световой поток — от 5400 до 6900 лм.

Отличительная особенность этой группы — возможность выбора между четырьмя широкими боковыми кривыми силы света (КСС). Оптические системы Ш1, Ш2, Ш3 и Ш4 различаются характером распределения освещения, а исполнения Ш3 и Ш4 дополнительно предусматривают два способа установки: на консольный кронштейн или крепление типа «лира».

Светильник выполнен в компактном алюминиевом корпусе размером 216 × 165 × 70 мм. Степень защиты IP67 позволяет использовать оборудование в системах наружного освещения с воздействием атмосферных осадков и пыли.

Какие исполнения представлены

В зависимости от выбранной КСС изменяются номинальная мощность и световой поток:

Модификации Ш1 и Ш2 с цветовой температурой 2700 К имеют меньший световой поток, чем соответствующие исполнения 4000 и 5000 К. Для Ш3 и Ш4 заявленный световой поток одинаков при всех трёх предусмотренных значениях цветовой температуры.

Таким образом, при подборе оборудования необходимо учитывать конкретное сочетание мощности, КСС и цветовой температуры.

Широкая боковая оптика для наружного освещения

Выбор оптической системы определяет распределение силы света по дорожному покрытию или другой освещаемой поверхности.

Ш1 — 130° × 40°. Светильник мощностью 41 Вт с такой КСС рассматривается для протяжённых участков, где необходимо обеспечить направленное боковое распределение освещения. При 4000/5000 К световой поток составляет 6000 лм.

Ш2 — 130° × 60°. Исполнение мощностью 40 Вт отличается увеличенным углом распределения в одной из плоскостей. Световой поток при 4000/5000 К составляет 6200 лм.

Ш3 — 150° × 90°. Модификация мощностью 45 Вт предусматривает более широкое распределение света и обеспечивает 6700 лм. Доступны консольный способ установки и крепление «лира».

Ш4 — 150° × 75°. Светильник мощностью 45 Вт со световым потоком 6900 лм имеет другую форму широкой боковой КСС. Для него также предусмотрены два варианта крепления.

При освещении автомобильных дорог выбор оптики зависит от ширины проезжей части, расположения опор, монтажной высоты и расстояния между светильниками. Для парковочных площадок и открытых территорий дополнительно учитываются конфигурация участка и расположение соседних сооружений.

Конкретная КСС определяется по результатам светотехнического расчёта. Даже при близкой мощности различные оптические системы могут обеспечивать разные показатели освещения.

Модификации, цветовая температура и артикулы

Для оптических исполнений Ш1 и Ш2 предусмотрены цветовые температуры 2700, 4000 и 5000 К. Для Ш3 и Ш4 — 3000, 4000 и 5000 К.

Все доступные стандартные модификации представлены в таблице.

При выборе исполнения учитываются не только мощность и световой поток, но и способ установки. Модификации с консольным креплением и лирой имеют самостоятельные артикулы.

Конструктивные особенности

Светильники Diora Unit PRO данного типоразмера изготовлены в алюминиевом корпусе. Внутри размещаются светодиодные источники света, оптические элементы и электронный источник питания.

Корпус участвует в отводе тепла и обеспечивает размещение компонентов осветительного оборудования.

Для наружной эксплуатации предусмотрена степень защиты IP67. Она означает пыленепроницаемость корпуса и защиту от временного погружения в воду в условиях, предусмотренных данным классом.

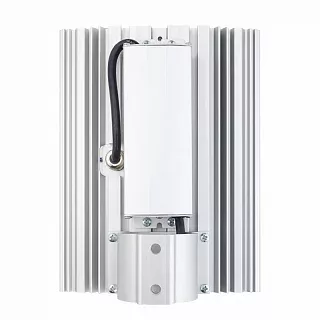

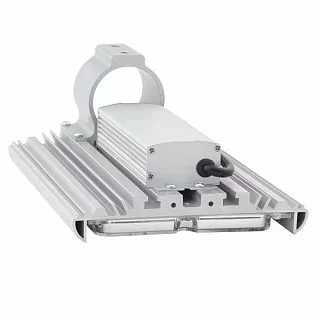

Консольное крепление применяется при размещении светильника на соответствующих кронштейнах опор наружного освещения. Крепление типа «лира» позволяет использовать другой предусмотренный конструкцией способ установки.

При подборе оборудования проверяются присоединительные размеры, монтажное положение, характеристики несущей конструкции и условия электрического подключения.
