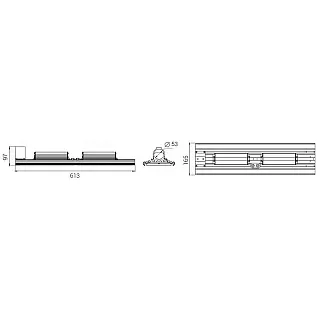

Взрывозащищённый светодиодный светильник Diora Unit2 2Ex (200–230 Вт)

Описание

Diora Unit2 2Ex (200–230 Вт) — взрывозащищённые светодиодные светильники для освещения производственных помещений, технологических установок и промышленных площадок, на которых предъявляются специальные требования к безопасности электрооборудования.

Светильники предназначены для применения в системах освещения нефтегазовых, нефтехимических, химических и перерабатывающих предприятий, объектов топливной инфраструктуры и других производственных комплексов. Возможность эксплуатации в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты, характеристиками окружающей среды и требованиями проектной документации.

В товарную группу объединены модели с заводскими обозначениями мощности 200 и 230 Вт, световым потоком от 27 000 до 33 000 лм. Для исполнения с обозначением 230 Вт в техническом каталоге производителя приведена фактическая номинальная мощность 220 Вт.

Модельный ряд охватывает восемь сочетаний мощности и кривой силы света (КСС):

• 200 Вт — Д, ШБ, К30, Г90, К60;

• 230 Вт — Д, Г90, К60.

Для представленных исполнений предусмотрены три цветовые температуры — 3000, 4000 и 5000 К — и два варианта крепления: консоль и поворотная лира.

Разнообразие светораспределения позволяет использовать светильники в проектах общего и локализованного промышленного освещения. При подборе учитываются монтажная высота, размеры освещаемых поверхностей, расположение технологического оборудования и необходимая равномерность освещённости.

Светильники могут использоваться при строительстве новых производственных объектов, реконструкции технологических площадок, модернизации существующих систем освещения и замене оборудования на объектах с соответствующими требованиями к взрывозащите.

Модельный ряд и световой поток

Светильники Diora Unit2 2Ex представлены моделями с обозначениями 200 и 230 Вт. Световой поток зависит от оптического исполнения.

Номинальная мощность модели Diora Unit2 2Ex 230 составляет 220 Вт по техническому каталогу производителя. Обозначение 230 сохранено в названии и артикулах.

Diora Unit2 2Ex 200/29000 Д — светодиодный светильник с косинусной КСС и световым потоком 29 000 лм.

Широкое распределение света позволяет рассматривать его для общего освещения производственных помещений, технологических площадок и рабочих участков. Эффективность выбранной схемы определяется монтажной высотой, расположением светильников и геометрией освещаемого объекта.

Diora Unit2 2Ex 200/31000 Ш — исполнение с широкой боковой КСС ШБ и световым потоком 31 000 лм.

Модель может применяться для освещения вытянутых производственных пространств, технологических проходов, промышленных проездов и участков, где проектом предусмотрено соответствующее боковое светораспределение.

Diora Unit2 2Ex 200/33000 К30 — светильник с концентрированной КСС и световым потоком 33 000 лм.

Это максимальное значение светового потока в рассматриваемой товарной группе. Исполнение может использоваться для направленного освещения рабочих поверхностей, технологических установок и отдельных производственных участков.

Diora Unit2 2Ex 200/27000 Г90 — светильник с глубокой КСС Г90 и световым потоком 27 000 лм.

Предназначен для схем промышленного освещения, в которых необходимо соответствующее направленное распределение светового потока. При выборе учитываются расстояние до рабочей поверхности и высота установки.

Diora Unit2 2Ex 200/27000 К60 — исполнение с КСС К60, обозначенной производителем как глубокая, и световым потоком 27 000 лм.

Фактическое распределение освещённости необходимо оценивать по фотометрическим данным конкретной модификации.

Diora Unit2 2Ex 230/31000 Д — светильник с косинусной КСС и световым потоком 31 000 лм.

Несмотря на обозначение 230 Вт, в техническом каталоге для модели приведена мощность 220 Вт. Это значение следует использовать при расчёте электрических нагрузок после подтверждения по актуальному паспорту исполнения.

Diora Unit2 2Ex 230/30000 Г90 — модель с глубокой КСС Г90 и световым потоком 30 000 лм.

Исполнение может применяться в системах промышленного освещения, где требуется направленное распределение света и учёт расположения технологического оборудования.

Diora Unit2 2Ex 230/30000 К60 — светильник с оптическим исполнением К60 и световым потоком 30 000 лм.

При подборе необходимо учитывать фотометрические характеристики, монтажную высоту и требования к освещённости.

Выбор между моделями 200 и 230 Вт выполняется с учётом светового потока, КСС, электрической мощности и характеристик освещаемого объекта.

Номинальная мощность и световой поток не позволяют самостоятельно определить освещённость конкретной рабочей поверхности. Существенное значение имеют направление света, высота установки, взаимное расположение светильников и возможное затенение технологическими конструкциями.

Светотехнический расчёт позволяет определить рациональное количество оборудования и схему его размещения без избыточного потребления электроэнергии.

Класс и маркировка взрывозащиты

Светильники Diora Unit2 2Ex относятся к серии оборудования, предназначенного для применения во взрывоопасных зонах при соответствии его маркировки условиям эксплуатации.

В технических каталогах семейства Diora Unit 2Ex приводится газовая маркировка взрывозащиты 2Ex mc nA IIC T4/T5/T6 Gc X.

Конкретный температурный класс, действующую маркировку, условия эксплуатации и применимость сертификата необходимо проверять по паспорту и разрешительной документации выбранной модификации.

Взрывоопасная зона класса 2 — пространство, в котором образование взрывоопасной газовой среды при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Взрывоопасная зона класса 22 — пространство, в котором образование взрывоопасной пылевой среды при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Применение оборудования в зоне 22 требует подтверждения соответствующей пылевой взрывозащиты. Газовая маркировка сама по себе не подтверждает пригодность светильника для эксплуатации в среде с горючей пылью.

При подборе учитываются группа взрывоопасной среды, температурный класс или максимальная температура поверхности, допустимая температура окружающей среды и специальные условия безопасного применения.

Для оборудования, устанавливаемого во взрывоопасных зонах, необходимо учитывать требования ТР ТС 012/2011, применимых стандартов серии ГОСТ IEC 60079 (ГОСТ 31610) и проектной документации.

Возможность применения конкретной модификации определяется действующей маркировкой взрывозащиты и документацией производителя.

Кривые силы света Diora Unit2 2Ex

В рассматриваемой товарной группе предусмотрены пять вариантов КСС.

Косинусная Д. Обеспечивает широкое распределение светового потока. Может применяться для общего освещения производственных помещений, технологических участков и рабочих зон.

Представлена для моделей 200 и 230 Вт по заводским обозначениям.

Широкая боковая ШБ. Предусматривает боковое светораспределение и может использоваться для освещения вытянутых производственных пространств, технологических проходов и промышленных площадок.

В рассматриваемом перечне представлена для мощности 200 Вт.

Концентрированная К30. Предназначена для направленного освещения рабочих поверхностей, оборудования и технологических участков.

В товарной группе предусмотрена для модели 200 Вт со световым потоком 33 000 лм.

Глубокая Г90. Применяется в схемах промышленного освещения, требующих соответствующего направленного распределения света.

Представлена для моделей 200 и 230 Вт.

К60. В номенклатуре производителя обозначена как глубокая К60. Представляет собой отдельное оптическое исполнение, характеристики которого оцениваются по фотометрическим данным.

Доступна для моделей 200 и 230 Вт.

Для объектов со сложным расположением технологического оборудования особенно важно учитывать возможное затенение рабочих зон трубопроводами, колоннами, ёмкостями, технологическими эстакадами и другими конструкциями.

Выбор КСС должен основываться на светотехническом расчёте с использованием фотометрических характеристик выбранной модели.

Цветовая температура

Светильники Diora Unit2 2Ex (200–230 Вт) представлены с тремя значениями коррелированной цветовой температуры.

3000 К — тёплый белый свет. Может применяться в системах промышленного освещения, для которых предусмотрены соответствующие требования к световой среде.

4000 К — нейтральный белый свет. Используется для освещения производственных помещений, технологических площадок и рабочих зон.

5000 К — белый свет более холодного оттенка. Может применяться в осветительных установках с соответствующими проектными требованиями.

Для рассматриваемых вариантов КСС доступны исполнения с температурой 3000, 4000 и 5000 К.

Выбор выполняется с учётом назначения помещения, характера зрительной работы персонала и проектных требований.

Модификации и артикулы Diora Unit2 2Ex (200–230 Вт)

В товарной группе рассматриваются 48 исполнений, объединённых по восьми сочетаниям обозначения мощности и КСС.

Для каждой комбинации приведены три цветовые температуры и два способа крепления.

Порядок артикулов: 3000 / 4000 / 5000 К.

В техническом каталоге Diora для модели с обозначением 230/31000 Д указана номинальная мощность 220 Вт. В таблице сохранены заводские обозначения артикулов.

Суффикс -C обозначает консольное крепление, -L — поворотную лиру.

Артикулы представлены по стандартной структуре номенклатуры серии. Перед публикацией перечня как гарантированно доступных исполнений необходимо сверить его с актуальной выгрузкой производителя, поскольку прямая страница производителя с полным списком моделей не была доступна для проверки.

Способы крепления

Взрывозащищённые светильники Diora Unit2 2Ex (200–230 Вт) представлены с двумя способами крепления: консольным и поворотной лирой.

Консольное крепление. Предназначено для установки оборудования на совместимые кронштейны и опорные конструкции.

Может использоваться при освещении технологических площадок, промышленных территорий, производственных проездов и рабочих участков.

При выборе крепления необходимо учитывать присоединительные размеры, массу оборудования, расчётные нагрузки и условия эксплуатации.

Поворотная лира. Позволяет ориентировать светильник относительно рабочей поверхности в пределах регулировок, предусмотренных конструкцией.

Может применяться для размещения на совместимых металлических основаниях, балках и других несущих элементах.

При установке на открытых площадках необходимо учитывать ветровые нагрузки и характеристики монтажных конструкций.

Монтаж оборудования во взрывоопасных зонах выполняется с соблюдением условий технической документации производителя, включая требования к электрическому подключению и механическому креплению.
